5.Критерии электробезопасности. Системы заземления в эл-ках до          1000В.

По международной классификации система заземления сети обозначается двумя буквами, первая из них указывает на характер заземления источника питания, вторая – на характер заземления открытых проводящих частей электроустановки. В обозначениях используются начальные буквы французских слов: T (terre – земля) – заземлено; N (neuter – нейтраль) – присоединено к нейтрали источника (занулено); I (isole) – изолировано.

В ГОСТе введены обозначения нулевых проводников:
-N – нулевой рабочий проводник;
-PE – нулевой защитный проводник;
-PEN – совмещённый нулевой рабочий и защитный проводник.

Предусмотрены три системы заземления сетей:
-TN – нейтраль источника заземлена. Открытые проводящие части электроустановки присоединены к этой точке посредством нулевых защитных проводников;
-TT – нейтраль источника заземлена, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания;
-IT – нейтраль источника изолирована, а открытые проводящие части электроустановки заземлены.

В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN:
-Система TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
-Система TN-C-S — система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания;
-Система TN-C — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении.

Система TT — питающая сеть системы TT имеет точку, непосредственно связанную с землей, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.

Система IT — питающая сеть системы IT не имеет непосредственной связи токоведущих частей с землей, а открытые проводящие части электроустановки заземлены.

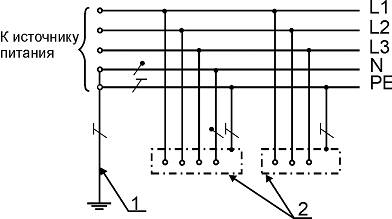

Рис.4.2. Система ТN-S (нулевой рабочий и нулевой защитный проводники работают раздельно)
1 — заземление источника питания; 2 — открытые проводящие части





Рис.4.3. Система TN-С-S (в части сети нулевые рабочий и защитный проводники объединены)
1 — заземление источника питания; 2 — открытые проводящие части

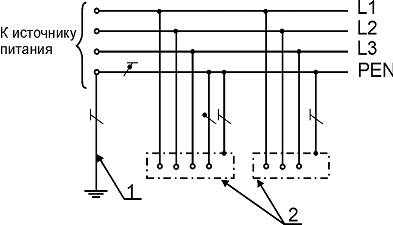

Рис4. TN-С (нулевые рабочий и защитный проводники объединены по всей сети)
1 — заземление источника питания; 2 — открытые проводящие части

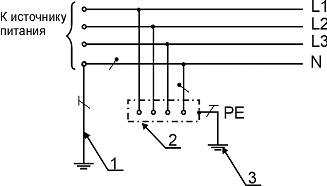

  Рис. 4.5.Система TT

1 — заземление источника питания;    2 — открытые проводящие части 3 —заземление корпусов оборудования

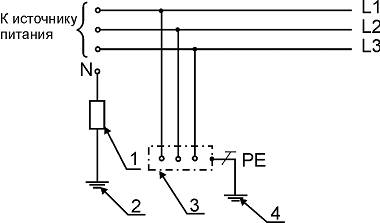

Рис.4.5.Система IT
1 — сопротивление; 2 — заземление источника питания; 3 — открытые проводящие части; 4 — заземление корпусов оборудования.
