Устройство защитного отключения.

Устройства защитного отключения (УЗО) наряду с устройствами защиты от сверхтока, относятся к дополнительным видам защиты человека от поражения при косвенном прикосновении, обеспечиваемой путем автоматического отключения питания.

В отличие от средств защиты от сверхтока УЗО является единственным средством защиты человека от электропоражения при малых токах замыкания, снижении уровня изоляции и обеспечивает защиту человека от поражения электрическим током при прямом прикосновении к одной из токоведущих частей. Защита от сверхтока (при применении защитного зануления) обеспечивает защиту человека при косвенном прикосновении — путем отключения автоматическими выключателями или предохранителями поврежденного участка цепи при коротком замыкании на корпус.

Так же УЗО является превосходной защитой от возможных повреждений изоляции, неисправностей электропроводки и электрооборудования, считающиеся основной причиной возгораний и пожаров, возникающих  в электроустановках.

Функционально УЗО можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток в проводниках, подводящих электроэнергию к защищаемой электроустановке.





Рис. 4.6. Принцип работы УЗО.



УЗО - быстродействующее защитное средство, реагирующее на дифференциальный ток в проводниках, пропускающих электроэнергию к защищаемой электроустановке. Действие УЗО основано на работе дифференциального трансформатора тока. Суммарный магнитный поток в сердечнике — Ф, пропорционален разности токов в проводниках, являющихся первичными обмотками трансформатора тока, IL и IN, наводит во вторичной обмотке трансформатора эдс, под действием которой в цепи вторичной обмотки протекает ток I, пропорциональный разности первичных токов. Этот ток и приводит в действие пусковой механизм. В нормальном рабочем режиме результирующий магнитный поток равен нулю, ток во вторичной обмотке дифференциального трансформатора также равен нулю.

При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику через УЗО кроме тока нагрузки, протекает дополнительный ток — ток утечки, являющийся для трансформатора тока дифференциальным (разностным).

Неравенство токов в первичных обмотках вызывает небаланс магнитных потоков и, как следствие, возникновение во вторичной обмотке трансформированного дифференциального тока. Если этот ток превышает значение уставки порогового элемента пускового органа, последний срабатывает и воздействует на исполнительный механизм.

Для осуществления контроля исправности (работоспособности) УЗО предусмотрена цепь тестирования (кнопка «Тест»), работающая за счет искусственного создания отключающего дифференциального тока.

УЗО применяется для комплектации вводно-распределительных устройств (ВРУ), распределительных щитов (РЩ), групповых щитков (квартирных и этажных), устанавливаемых в общественных зданиях - детских дошкольных учреждениях, школах, профессионально-технических, средних, специальных и высших учебных заведениях, гостиницах, санаториях, мотелях, библиотеках, крытых спортивных и физкультурно-оздоровительных учреждениях, бассейнах, саунах, театрах, клубах, кинотеатрах, магазинах, предприятиях общественного питания, предприятиях бытового обслуживания, торговых павильонах, киосках и т.п., жилых зданиях - индивидуальных и многоквартирных, дачах, садовых домиках, общежитиях, бытовых помещениях и т.п., в административных зданиях, производственных помещениях - цехах, мастерских, АЗС, автомойках, ангарах, гаражах, складских помещениях и т.п., а также для защиты отдельных потребителей электроэнергии.

Применение УЗО целесообразно и оправдано по социальным и экономическим причинам в электроустановках всех возможных видов и самого различного назначения.

Затраты на установку УЗО несоизмеримо меньше возможного ущерба - гибели и травм людей от поражения электрическим током, возгораний, пожаров и их последствий, произошедших из-за неисправностей электропроводки и
электрооборудования. Если учесть, что стоимость одного УЗО не превышает стоимости простого бытового электроприбора, а возможный ущерб исчисляется огромными суммами, то становится совершенно очевидной и не требующей дополнительных доказательств необходимость скорейшего и самого широкого внедрения УЗО нового поколения во всех электроустановках.

По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G.

• УЗО типа АС - устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий.

• УЗО типа А - устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.
• УЗО типа В - устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.
• УЗО типа S - устройство защитного отключения, селективное (с выдержкой времени отключения).
• УЗО типа G - то же, что и типа S, но с меньшей выдержкой времени.

Принципиальное значение при рассмотрении конструкции УЗО имеет разделение устройств по способу технической реализации на следующие два типа:
- УЗО, функционально не зависящие от напряжения питания (электромеханические). Источником энергии, необходимой для функционирования - выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал - дифференциальный ток, на который оно реагирует;
- УЗО, функционально зависящие от напряжения питания (электронные). Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника.

Основные функциональные блоки УЗО представлены на рис. 4.7.

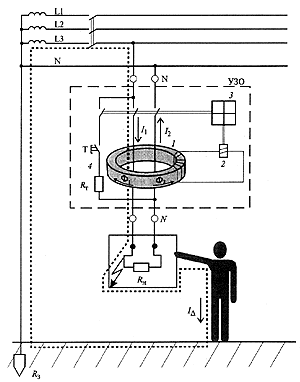

Рис 4.7. Структура УЗО



Важнейшим функциональным блоком УЗО является дифференциальный трансформатор тока 1. В абсолютном большинстве УЗО, производимых и эксплуатируемых в настоящее время в качестве датчика дифференциального тока используется именно трансформатор тока. Пусковой орган (пороговый элемент) 2 выполняется, как правило, на чувствительных магнитоэлектрических реле прямого действия или электронных компонентах. Исполнительный механизм 3 включает в себя силовую контактную группу с механизмом привода.

В нормальном режиме, при отсутствии дифференциального тока - тока утечки, в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока 1 протекает рабочий ток нагрузки. Проводники, проходящие сквозь окно магнитопровода, образуют встречно включенные первичные обмотки дифференциального трансформатора тока. Если обозначить ток, протекающий по направлению к нагрузке, как I₁, а от нагрузки как I₂, то можно записать равенство: I₁ = I₂.

Равные токи во встречно включенных обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно встречно направленные магнитные потоки Ф₁ и Ф₂. Результирующий магнитный поток равен нулю, ток во вторичной обмотке дифференциального трансформатора также равен нулю. Пусковой орган 2 находится в этом случае в состоянии покоя.

При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику через УЗО кроме тока нагрузки I₁ протекает дополнительный ток - ток утечки (I_D), являющийся для трансформатора тока дифференциальным (разностным).

Неравенство токов в первичных обмотках (I₁ + I_D в фазном проводнике) и (I₂, равный I₁, в нейтральном проводнике) вызывает неравенство магнитных потоков и, как следствие, возникновение во вторичной обмотке трансформированного дифференциального тока. Если этот ток превышает значение уставки порогового элемента пускового органа 2, последний срабатывает и воздействует на исполнительный механизм 3.

Исполнительный механизм, обычно состоящий из пружинного привода, спускового механизма и группы силовых контактов, размыкает электрическую цепь. В результате защищаемая УЗО электроустановка обесточивается.

Для осуществления периодического контроля исправности (работоспособности) УЗО предусмотрена цепь тестирования 4. При нажатии кнопки "Тест" искусственно создается отключающий дифференциальный ток. Срабатывание УЗО означает, что оно в целом исправно.
